Станок горизонтально хонинговальный модели РТ61409 предназначен для алмазно-абразивного хонингования глубоких цилиндрических отверстий Ø 70…250 мм в заготовках типа труб, цилиндров и гильз из магнитных и немагнитных материалов с наружными Ø 125…520 мм длиной 2500…6000 мм.Хонинговальный станок модели РТ61409 отличается высокой скоростью обработки, точностью позиционирования, исключительной надежностью за счет применения высокого качества механических и электронных комплектующих.
Станок РТ61409 с успехом может использоваться во всех отраслях промышленности — автомобильной, энергетическом машиностроении, аэрокосмической, в железнодорожном машиностроении, приборостроении, а так же при производстве оборудования для нефтегазового сектора.
Станок прост в управлении, имеет превосходные рабочие характеристики, обеспечивающие точность размеров и высокое качество обработки.
Станок комплектуется:
- бабкой изделия вертлюжного типа с одним тройным блоком, переключающимся вручную, с регулируемым приводом вращения, обеспечивающим бесступенчатое изменение частот вращения шпинделя внутри диапазонов;
- 4-х кулачковым патроном с индивидуальным приводом кулачков со сквозным отверстием Ø 525 мм — 4 шт. на станок;
- кожухом для ограждения зоны обработки с открывающейся посредством гидроцилиндра крышкой и с блокировками, запрещающими открывание крышек во время обработки заготовок, и тем самым гарантирующим безопасную работу на станке;
- бабкой хонинговальной с приводом вращения шпинделя, оснащенной сервоприводом для раздвижения брусков хонинговальной головки и имеющей возможность установочного перемещения по направляющим каретки для облегчения ввода-вывода хона из обрабатываемого отверстия;
- люнетом для поддержки стебля во время хонингования;
- люнетом роликовым для поддержки заготовки с наружным Ø 80…500мм — 2шт.;
- стойкой центрирующей, обеспечивающей уплотнение торца заготовки и подачу СОЖ в зону обработки;
- стойками загрузочными, облегчающими загрузку заготовки в вертлюг бабки изделия и перемещающимися по станине либо индивидуально, либо синхронно;
- системой охлаждения с РВД для подачи СОЖ в зону резания;
- главным пультом и шкафом ф. «Rittal»;
- устройством ЧПУ «Sinumerik 808 D ADVANCED»
-

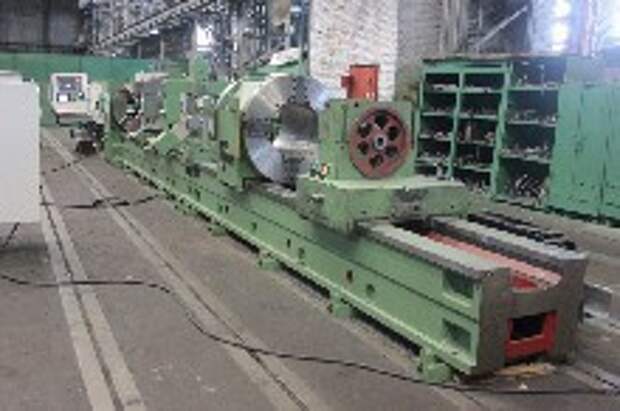

- горизонтально-хонинговальный станок модели РТ61409
